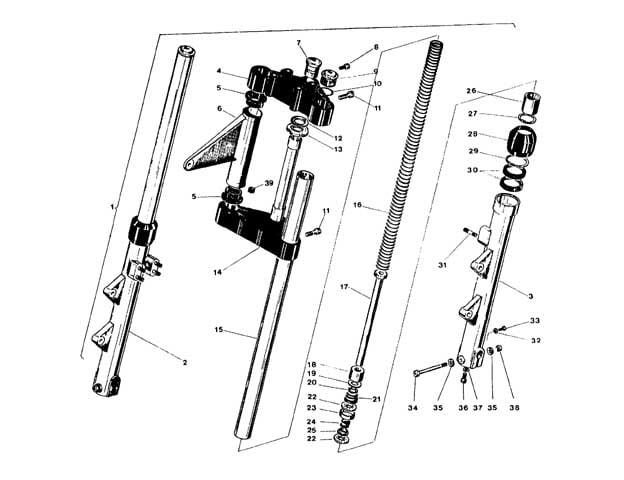

TAV17 - Ceriani front fork | ||||
---|---|---|---|---|
Drawing Number | Part Code | Part Name | Description | Quantity |
TAV17.01 | 0801.37.100 | Hyraulic front fork - Ceriani | 1 | |
TAV17.02 | 0795.37.557 | Fork leg R.H. | 1 | |
TAV17.03 | 0795.37.577 | Fork leg L.H. | 1 | |
TAV17.04 | 0795.37.147 | Linking plate | Top yoke | 1 |
TAV17.05 | 0801.37.065 | Bush | 4 | |
TAV17.06 | 0801.37.074 | Lamp holder R.H. (headlight) | 1 | |
TAV17.06 | 0801.37.084 | Lamp holder L.H. (headlight) | 1 | |
TAV17.07 | 0801.37.110 | Nut | 1 | |
TAV17.08 | 71502.2136 | Screw | M8x30 | 1 |
TAV17.09 | 0795.37.457 | Upper plug | 2 | |
TAV17.10 | 0795.37.460 | O-ring | GACO OR134 | 2 |
TAV17.11 | 71502.2609 | Screw | M10x40 | 4 |
TAV17.12 | 0022.16.190 | Washer | id25.2 x od40 x 1.5 | 1 |
TAV17.12 | 0801.37.023 | Washer | id26 x od40 x 3.0 | 1 |
TAV17.13 | 0795.37.127 | Steering head ring nut | 1 | |
TAV17.14 | 0801.37.610 | Steering base | Bottom yoke | 1 |
TAV17.15 | 0798.37.443 | Support tube | d38 x 608 from 901174 | 2 |
TAV17.15 | 0795.37.447 | Support tube | d38 x 580 until 901173 | 2 |
TAV17.16 | 0798.37.423 | Spring | L=525 from 901174 | 2 |
TAV17.16 | 0795.37.427 | Spring | L=495 until 901173 | 2 |
TAV17.17 | 0798.37.513 | Hydraulic brake rod | L=216 from 901174 | 2 |
TAV17.17 | 0795.37.517 | Hydraulic brake rod | L=241 until 901173 | 2 |
TAV17.18 | 0795.37.537 | Piston | 2 | |
TAV17.19 | 0795.37.547 | Washer - thrust | 2 | |
TAV17.20 | 73500.1645 | Circlip | 16E | 2 |
TAV17.21 | 0795.37.477 | Spring - counter | 2 | |
TAV17.22 | 0795.37.567 | Diaphragm | 4 | |
TAV17.23 | 0795.37.587 | Spacer | 2 | |
TAV17.24 | 0795.37.487 | Valve spring | 2 | |
TAV17.25 | 0795.37.597 | Valve | 2 | |
TAV17.26 | 0795.37.497 | Valve body | 2 | |
TAV17.27 | 73503.3319 | Circlip | 34I | 2 |
TAV17.28 | 0960.37.310 | Rubber dust scraper | 2 | |
TAV17.29 | 73503.4289 | Circlip | 50I | 2 |
TAV17.30 | 0795.37.367 | Junk ring | ANGUS MIM 3850/7 | 4 |
TAV17.31 | 0684.37.583 | Stud | M8 | 8 |
TAV17.32 | 0270.37.260 | Washer - gasket | id6.2 x od10 x 1.0 | 2 |
TAV17.33 | 0689.37.250 | Screw | M6x7 | 2 |
TAV17.34 | 70846.2154 | Screw | M8x65 | 2 |
TAV17.35 | 0270.37.230 | Washer | id8.5 x od18 x 1.5 | 4 |
TAV17.36 | 71502.2125 | Screw | M8x20 | 2 |
TAV17.37 | 0684.37.533 | Washer | 2 | |
TAV17.38 | 0170.69.030 | Nut | M8x8 | 2 |
TAV17.39 | 0801.37.058 | Rubber | 1 |
TAV17A - Marzocchi front fork | ||||
---|---|---|---|---|
Drawing Number | Part Code | Part Name | Description | Quantity |
TAV17A.01 | 0801.37.105 | Hyraulic front fork - Marzocchi | 1 | |
TAV17A.02 | 0801.37.550 | Fork leg R.H. | 1 | |
TAV17A.03 | 0799.37.570 | Fork leg L.H. | 1 | |
TAV17A.04 | 0795.37.143 | Linking plate | Top yoke | 1 |
TAV17A.05 | 0801.37.065 | Bush | 4 | |
TAV17A.06 | 0801.37.074 | Lamp holder R.H. (headlight) | 1 | |
TAV17A.06 | 0801.37.084 | Lamp holder L.H. (headlight) | 1 | |
TAV17A.07 | 0801.37.115 | Distance piece | id38 x od48 x 6.0 | 2 |
TAV17A.08 | 71502.2136 | Screw | M8x30 | 1 |
TAV17A.09 | 0335.37.110 | Nut | 1 | |
TAV17A.10 | 0795.37.449 | Upper plug | M33x1.5 | 2 |
TAV17A.11 | 0689.37.465 | Screw | M6x10 | 2 |
TAV17A.12 | 0689.37.470 | Spring | 2 | |
TAV17A.13 | 76835.0415 | Ball | d3.96 (5/32") | 2 |
TAV17A.14 | 0795.37.460 | O-ring | GACO OR134 | 2 |
TAV17A.15 | 71502.2609 | Screw | M10x40 | 4 |
TAV17A.16 | 0335.37.115 | Washer | id24 x od41 x 2.5 | 1 |
TAV17A.17 | 0795.37.120 | Steering head ring nut | 1 | |
TAV17A.18 | 0801.37.330 | Distance piece | 2 | |
TAV17A.19 | 0801.37.058 | Rubber | 1 | |
TAV17A.20 | 0801.37.615 | Steering base | Bottom yoke | 1 |
TAV17A.21 | 0799.37.445 | Support tube | d38 x 600 | 2 |
TAV17A.22 | 0170.69.030 | Nut | M8x8 | 1 |
TAV17A.23 | 70846.2153 | Screw | M8x60 | 1 |
TAV17A.24 | 0795.37.340 | Spring tube | 2 | |
TAV17A.25 | 0795.37.420 | Spring | 2 | |
TAV17A.26 | 0795.37.520 | Spring push rod | 2 | |
TAV17A.27 | 76835.1308 | Ball | d12.7 (1/2") | 2 |
TAV17A.28 | 0801.37.510 | Hydraulic brake rod | 2 | |
TAV17A.29 | 0335.37.545 | Washer - thrust | 2 | |
TAV17A.30 | 0795.37.525 | Piston | 2 | |
TAV17A.31 | 0795.37.529 | Circlip | 2 | |
TAV17A.32 | 0795.37.526 | Inner ring | 2 | |
TAV17A.33 | 73500.1645 | Circlip | 16E | 2 |
TAV17A.34 | 0690.37.540 | Washer | 2 | |
TAV17A.35 | 0795.37.515 | Spring - counter | 2 | |
TAV17A.36 | 0795.37.435 | Ring | 2 | |
TAV17A.37 | 0795.37.437 | Valve | 2 | |
TAV17A.38 | 0795.37.438 | Bush | 2 | |
TAV17A.39 | 73503.3258 | Circlip | 33I | 2 |
TAV17A.40 | 0795.37.546 | Stay | 2 | |
TAV17A.41 | 0795.37.310 | Rubber dust scraper | 2 | |
TAV17A.42 | 0795.37.320 | Stop ring | 2 | |
TAV17A.43 | 0795.37.565 | Stop ring | 2 | |
TAV17A.44 | 0795.37.367 | Junk ring | ANGUS MIM 3850/7 | 4 |
TAV17A.45 | 0689.37.250 | Screw | M6x7 | 2 |
TAV17A.46 | 93823.2021 | O-ring | GACO OR 2021 | 2 |
TAV17A.47 | 0689.37.535 | Washer | id12.5 x od18 x 1.0 | 2 |
TAV17A.48 | 0797.37.505 | Screw | M12x35 | 2 |
TAV17A.49 | 0801.37.117 | Fix plug | M20x1.5 | 1 |
